Для H не существует единого «магического числа».2S ограничить вКДЕС MR0175/ИСО 15156. Вместо этого стандарт использует скользящую шкалу, основанную наТяжесть окружающей среды.
Критический порог: 0,05 фунтов на квадратный дюйм (0,3 кПа).
Для большинства сред добычи нефти и газа NACE MR0175 определяет окружающую среду как"Кислый"если парциальное давление H2S ( pH2С ) естьравно или больше 0,05 фунтов на квадратный дюйм (0,3 кПа).
Ниже 0,05 фунтов на квадратный дюйм:Среда обычно считается «не-кислой», и стандартные марки API 5CT (например, J55/K55) можно использовать без специальных анти-коррозионных испытаний.
Выше 0,05 фунтов на квадратный дюйм:Вы должны использовать материалы, соответствующие стандарту NACE MR0175 (например, L80-1, C90, T95 или C110), имеющие ограниченную твердость и специальную термическую обработку.
Как Х2S Предельные изменения (4 области серьезности)
Стандарт признает, что H2S более опасен при определенных уровнях кислотности (pH). Он делит риск на4 региона серьезностидля углеродистых и низко-легированных сталей:
Регион 0 (низкий риск):
pH2S<0.05 psi. No specific SSC (Sulfide Stress Cracking) requirements.
Регион 1 (мягкая кислинка):Более высокий pH или более низкий H2Уровни S. Стандартного L80-1 часто бывает достаточно.
Регион 2 (средний):Увеличение H2S и более низкий pH. Контроль твердости становится критически важным.
Регион 3 (Очень кислый):Высокая Н2S парциальное давление и низкий pH (высокая кислотность). Здесь выставляются оценки-высокого уровня, напримерT95илиC110являются обязательными.
Как рассчитать свой H2S Парциальное давление
Как покупатель или инженер, вы не просто смотрите на процент H.2С ; вы должны рассмотретьОбщее давление в системе.
Формула:
pH2S=Общее абсолютное давление × мольная доля H2S (ppm/1 000 000)pH2S=Общее абсолютное давление × мольная доля H2S (ppm/1 000 000)
Пример: Если общее давление в вашей скважине составляет1000 фунтов на квадратный дюйми содержит100 частей на миллион H2S: 1000×0.0001=0.1 фунтов на квадратный дюйм
Результат: Это превышает0,05 фунтов на квадратный дюймпредел. Тыдолжениспользуйте канал "Sour Service", соответствующий требованиям NACE-.
Важные исключения (температура)
NACE MR0175 отмечает, что рискСульфидное растрескивание под напряжением (SSC)на самом делесамый высокий при комнатной температуре(приблизительно. 25∘С или 77∘F ).
По мере повышения температуры (глубже скважины) восприимчивость материала к SSC часто снижается.
Однако высокие температуры создают и другие риски, такие как коррозия-потери веса, что означает, что H2Ограничения S — это лишь часть головоломки выбора материала.
Совет эксперта по закупкам:
При запросе цен на трубы для кислых условий (например, API 5CT L80-1 или T95) всегда предоставляйте поставщику следующие три параметра:
Х2Ш2С
Парциальное давление
рН-пластовой воды на месте
Забойная-температура скважины

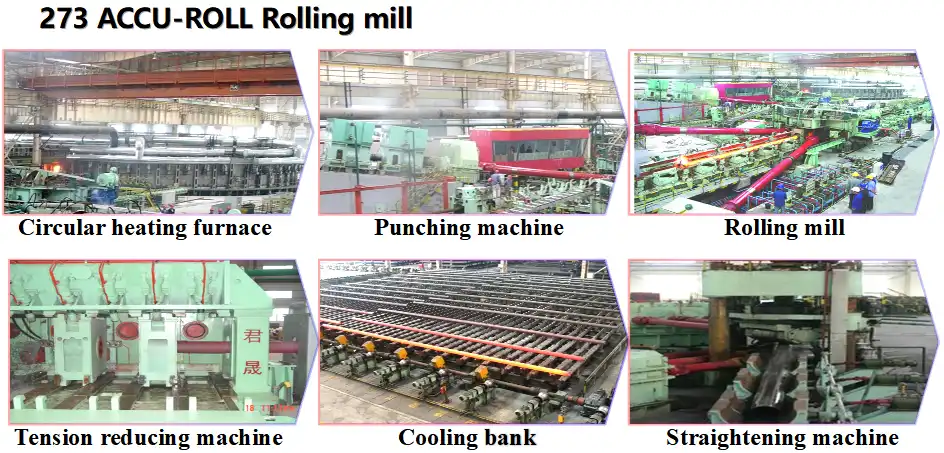

Технологическая линия GNEE NACE MR0175 API OCTG

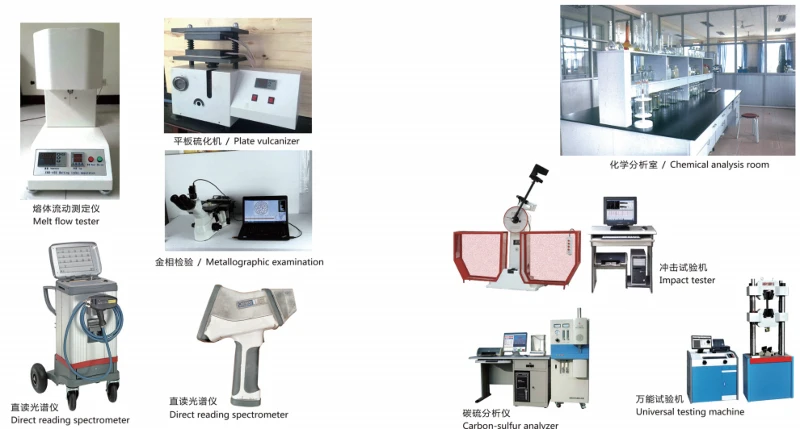

GNEE NACE MR0175 API OCTG Испытательное оборудование
Сертификат GNEE NACE MR0175 API OCTG
Часто задаваемые вопросы
Вопрос 1: Я уже купил корпус API 5CT L80. Почему мне нужно специально запрашивать «Кислый сервис (L80-1)»?
A: Это критическое различие в безопасности. Хотя стандарт L80 соответствует минимальным требованиям к прочности, егораспределение твердостиимикроструктуране оптимизированы для сероводорода ( H2S) среда. Стандарт L80 очень чувствителен к водородному охрупчиванию и внезапному растрескиванию в кислых скважинах.
Профессиональное решение:
НашL80-1 (Кислый сервис)строго соответствует NACE MR0175. Мы не просто гарантируем предел текучести; мы используем процесс полной-закалки и отпуска (Q+T) для строгого контролятвердость ниже 22HRC. Это гарантирует, что материал обладает необходимой прочностью для поглощения атомов водорода, а не позволяет им вызывать хрупкие разрушения.
Q2: Мой Х2S концентрация очень низкая (например, 100 ppm). Действительно ли мне необходимо соблюдать NACE MR0175?
A:Определение потребности в кислых сервисных трубах зависит отH2S
Парциальное давление ( pH2S ), а не только концентрация (ppm).
Профессиональное решение:
Согласно стандартам NACE, среда считается «кислой», если парциальное давление превышает0,05 фунтов на квадратный дюйм (0,3 кПа). Например, в скважине с высоким-давлением даже низкое значение количества ppm может привести к тому, что парциальное давление превысит безопасные пределы. Мы можем бесплатно рассчитать его для вас на основе забойного-давления, pH и температуры и порекомендовать наиболее экономичную, но безопасную марку (например, L80-1, C90 или T95).
Вопрос 3. Как я могу быть на 100 % уверен, что получаемые мной трубы прошли тестирование Sour Service? Что мне следует искать в МТС?
A:Действующий сертификат испытаний на кислом заводе (MTC) должен содержать четыре ключевых элемента:
Химическая чистота:Сверх-низкое содержание серы (S) (обычно менее или равно 0,003%).
Отчет о твердости:Зарегистрированные значения из нескольких контрольных точек, ни одна из которых не превышает 22 HRC.
Термическая обработка:Четко указано как закаленное и закаленное (Q+T).
Конкретные тестовые коды:Ссылка наКДЕС TM0177 (SSC)илиТМ0284 (HIC)тестирование.
Профессиональное решение:
Помимо предоставления подробных MTC, мы приглашаем сторонние-инспекционные агентства (такие как SGS или BV) проводить выборочные лабораторные повторные испытания-перед погрузкой, чтобы гарантировать, что каждое соединение является настоящим «гарантом кислого обслуживания».
