OCTG
Ваш профессиональный поставщик OCTG
Являясь ведущим поставщиком комплексных решений для трубопроводов для нефти и газа в Китае,ГНЭЭиспользует свои два основных производственных центра на севере и юге для эффективной поставки высококачественной продукции, включая обсадные трубы OCTG, насосно-компрессорные трубы OCTG, бурильные трубы, сетчатые трубы и фитинги OCTG. Мы интегрируем производство, торговлю и обслуживание, обеспечивая строгую сертификацию всей продукции с полным контролем качества, что делает нас надежным партнером в мировой нефтегазовой отрасли.
Краткое введение в OCTG
OCTG, полное наименование Oil Country Tubular Goods, трубы нефтяные специальные. Относится к типу стальных труб, специально используемых для добычи нефти и газа, большинство из которых представляют собой бесшовные трубы, но значительную долю составляют и сварные трубы. Нефтяные трубы в основном используются для бурения нефтяных и газовых скважин и транспортировки нефти и газа. Он включает в себя нефтяную буровую трубу, нефтяной кожух, трубу для добычи нефти.
Корпус OCTG
Корпус OCTG состоит из конструкционных стальных труб, глубоко заглубленных под землю; он служит спасательным кругом для обеспечения безопасности и устойчивости нефтяных и газовых скважин, предотвращения обрушения пластов и защиты окружающей среды.
Спецификация корпуса OCTG
| Элемент | Спецификация |
| Стандартный | API Spec 5CT (последнее издание) |
| Производственный процесс | Бесшовная (SMLS) или контактная электросварка (ERW) |
| Внешний диаметр (НД) | 4-1/2 дюйма — 20 дюймов (114,3 мм — 508 мм) |
| Толщина стенки (WT) | 0,205–0,635 дюйма (5,21–16,13 мм) |
| Диапазон длины | R1 (4.88-7.62m), R2 (7.62-10.36m), R3 (>10.36m) |
| Обработка поверхности | Голый, внешний черный лак, фосфатирование |
| Защита | Стальные или пластиковые протекторы резьбы |
Классификация стали корпуса по API 5CT
| Группа | Оценки | Среда приложения/службы |
| Группа 1 | H40, J55, K55, N80-1/Q | Стандартные мелкие и средние скважины; неагрессивные среды. |
| Группа 2 | L80, C90, T95, C110 | Кислый сервис (устойчивость к H2S); контролируемая твердость для устойчивости к растрескиванию. |
| Группа 3 | P110 | Высокопрочные скважины; глубокие скважины с требованиями высокого давления. |
| Группа 4 | Q125 | Критическая служба; глубокие скважины с экстремальным давлением и напряжением. |
API 5CT Резьба и концы корпуса
Соединения корпусов соединяются посредством резьбовых муфт. Выбор соединения зависит от нагрузки и требований к уплотнению:
| Аббревиатура | Полное имя | Возможности и приложения |
| НТЦ | Короткая круглая резьба | Меньшая прочность суставов; подходит для неглубоких скважин/скважин низкого давления. |
| LTC | Длинная круглая резьба | Более длинная резьба для большей прочности соединения; самое распространенное соединение. |
| БТД | Контрфорсная нить | Трапецеидальная резьба; чрезвычайно высокая прочность на разрыв для длинных и тяжелых струн. |
| Премиум | Премиум-соединение | Металл-металлтюлень; газонепроницаемы для высокого давления, глубоких скважин и эксплуатации HPHT. |
| ЧП | Обычный конец | Безрезьбовой; используется для специализированной сварки или дальнейшей механической обработки. |
Цветное кольцо на обсадных трубах и трубах API 5CT
Трубы OCTG
Трубы OCTGотносится к трубам малого диаметра, установленным внутри обсадной колонны и служащим основным трубопроводом для транспортировки нефти и газа из подземных резервуаров на поверхность.
Технические характеристики трубок API 5CT OCTG
| Элемент | Спецификация |
| Стандартный | API Spec 5CT (последнее издание) |
| Производственный процесс | Бесшовные (SMLS) – стандарт для труб высокого давления. |
| Внешний диаметр (НД) | 1.050", 1.315", 1.660", 1.900", 2-3/8", 2-7/8", 3-1/2", 4", 4-1/2" |
| Общая толщина стенки | От 0,113 до 0,430 дюйма (зависит от веса и наружного диаметра) |
| Диапазон длины | Диапазон 1 (6,10–8,53 м),Диапазон 2 (8,53–9,75 м), Range 3 (>9.75m) |
| Обработка поверхности | Неизолированный, внешний черный лак, внутреннее покрытие (от коррозии/течения) |
| Внутренний дрейф | Стандартный или специальный пробойник (обеспечивает проход скважинного инструмента) |
Марки стали для труб OCTG
| Оценка | Группа | Среда обслуживания | Типичное применение |
| H40 | Группа 1 | Генерал / Мелкие Уэллс | Скважины низкого давления, мелководные или нефтяные скважины. Сейчас используется реже. |
| J55 | Группа 1 | Общий / Стандартный | Самый распространенный сорт.Используется для скважин мелкой и средней глубины без агрессивных газов и низкого давления. Самый экономичный. |
| N80-1 / N80-Q | Группа 1 | Средне-глубокий/стандартный | Используется для более глубоких скважин, чем J55. N80-Q закален и отпущен для повышения прочности в условиях сложных напряжений. |
| L80 (Тип 1) | Группа 2 | Кислый сервис(H2S) | Отраслевой стандарт для H2S среды.Твердость строго контролируется (Меньше или равна 23 HRC) для предотвращения сульфидного растрескивания под напряжением (SSC). |
| L80 (9Кр) | Группа 2 | Умеренный CO2 Коррозия | Среды с умеренным содержанием углекислого газа (СО2); обеспечивает лучшую стойкость к точечной коррозии, чем стандартная углеродистая сталь. |
| L80 (13Кр) | Группа 2 | Тяжелый CO2 Коррозия | Трубы из мартенситной нержавеющей стали.Предназначен для высокихСО2 и соляная среда. Широко используется на морских и высокодебитных газовых скважинах. |
| C90 | Группа 2 | Критическая кислая служба | Более высокая прочность, чем у L80, подходит для более глубоких скважин со значительнымиH2S концентрации. |
| T95 | Группа 2 | Критическая кислая среда/высокое давление | Высокая прочность в сочетании с устойчивостью к SSC. Используется для глубоких условий, высокого давления и кислых (кислых) условий. |
| P110 | Группа 3 | Высокое давление/глубокие скважины | Высокопрочный сорт.Используется для сверхглубоких пластов и пластов высокого давления. Обычно не рекомендуется дляH2S услуга. |
Трубная резьба и торцевые соединения
НКТ отличаются от обсадных труб тем, что они должны выдерживать высокое внутреннее давление и частые подъемы/выкачивания из скважины.
| Аббревиатура | Полное имя | Описание и применение |
| ЕЭУ | Внешний расстроенный конец | Самый распространенный.Концы труб перед нарезанием резьбы утолщаются (осаживаются). Это делает соединение прочнее тела трубы. (8-ми круговая резьба). |
| НИЭЭ | Нерасстроенный конец | Концы труб не утолщены. Соединение слабее, чем EUE; используется для недорогих неглубоких скважин. (резьба на 10 витков). |
| Эй Джей | Интегральный сустав | Один конец имеет внутреннюю резьбу (коробка), а другой — наружную резьбу (штифт) непосредственно на трубе. Никакая муфта не используется. Используется для скважин с тонким стволом. |
| Премиум | Премиум-соединение | Использованиеуплотнения металл-металлвместо простого взаимодействия потоков. Газонепроницаемый для работы при высоком давлении, высокой температуре (HPHT) и кислой среде. |
Различия: Обсадные трубы и НКТ
| Особенность | Корпус | Тюбинг |
| Основная цель | Защитите ствол скважины, предотвратите обрушение. | Транспортировка нефти/газа на поверхность. |
| Размер (НД) | Большой (до 20 дюймов). | Маленький (обычно до 4-1/2 дюйма). |
| Общая тема | BTC (Контрфорс), LTC. | ЭУЭ (Внешнее Расстроение). |
| Установка | Постоянный (фиксируется на месте). | Съемный (для обслуживания/ремонта). |
Соединения OCTG
Соединительная муфта OCTGпредставляет собой короткий трубный фитинг с внутренней резьбой, используемый для соединения двух стыков обсадных труб или труб; он должен строго соответствовать марке стали и типу резьбы тела трубы, чтобы обеспечить прочность соединения и надежность уплотнения при высоком давлении, больших нагрузках и агрессивных скважинных средах.
Классификация муфт OCTG
Муфты в первую очередь классифицируются в зависимости от типа трубы, которую они соединяют, и конкретной формы резьбы:
А. Трубные муфты
- EUE (Внешний расстроенный конец):Внешние высаженные муфты. Это наиболее широко используемые трубные соединения, имеющие больший внешний диаметр (НД) и высокую прочность соединения.
- НИЭ (Нерасстроенный конец):Нерасстроенные муфты. Обычно используется для скважин с низким давлением или неглубоких скважин, имеющих меньший внешний диаметр по сравнению с EUE.
Б. Соединения корпуса
- STC (короткая круглая резьба):Короткие муфты с круглой резьбой. Обычно используется для неглубоких скважин с меньшими требованиями к нагрузке.
- LTC (длинная круглая резьба):Соединения с длинной круглой резьбой. Они обеспечивают превосходные характеристики уплотнения и более высокую прочность по сравнению с STC.
- BTC (резьба-контрфорс):Упорные резьбовые соединения. Благодаря трапециевидной резьбе они обеспечивают чрезвычайно высокую прочность на разрыв и способны выдерживать вес очень тяжелых обсадных колонн.
C. Муфты специального назначения
- Соединения со специальным зазором:Также известны как муфты с тонкими отверстиями. Они специально разработаны для узких стволов скважин и имеют меньший внешний диаметр, чем стандартные муфты API, что обеспечивает дополнительный зазор.
- Соединения с уплотнительным кольцом:Эти муфты имеют внутренние канавки с уплотнительными кольцами из ПТФЭ (политетрафторэтилена) для повышения газонепроницаемости.
Укропная трубка
Бурильные трубы OCTG — это высокопрочные, сверхпрочные бесшовные стальные трубы, используемые в буровых колоннах для нефти и газа для передачи крутящего момента на буровое долото и циркуляции бурового раствора. Он специально разработан для того, чтобы выдерживать экстремальный крутящий момент, огромные растягивающие напряжения и условия высокого давления во время бурения глубоких скважин.
Размер: 2-3/8"--6-5/8"
Стандарт: API 5DP
Длина: Диапазон 1, Диапазон 2, Диапазон 3
Марки стали для бурильных труб и механические свойства (API 5DP)
Марки стали указывают предел текучести и прочность на разрыв материала, выбранные с учетом глубины скважины, крутящего момента и воздействия окружающей среды.
| Оценка | Мин. Предел текучести (psi) | Мин. Предел текучести (МПа) | Предел прочности (psi) | Предел прочности (МПа) | Приложение |
| E-75 | 75,000 | 517 | 100,000 | 689 | общего назначения; для скважин средней и мелкой глубины и рутинных операций. |
| X-95 | 95,000 | 655 | 105,000 | 724 | Высокопрочный сорт для более глубоких скважин или сред с повышенными нагрузками. |
| G-105 | 105,000 | 724 | 115,000 | 793 | Высокопроизводительная марка для глубоких скважин и сложных геологических формаций. |
| S-135 | 135,000 | 931 | 145,000 | 1,000 | Высшая степень прочностидля сверхглубоких и скважин с большим отходом от вертикали (ERD). |
Замки и соединения инструментов
Бурильные трубы имеютПриколоть(мужчина) иКоробка(гнездовой) разъем на обоих концах. Общие стандарты подключения включают в себя:
NC (нумерованное соединение):Такие как NC31, NC38, NC50 (современный отраслевой стандарт).
IF (внутренняя промывка):Обеспечивает минимальное сопротивление жидкости; часто взаимозаменяем с NC (например, NC50=4-1/2" IF).
FH (полное отверстие):Имеет большое внутреннее отверстие.
РЕГ (обычный):Стандарт для битовых соединений.
Типы высадки (утолщение конца трубы)
Поскольку соединения сварные, то концы труб «осаживаются» для компенсации потери прочности в зоне термического влияния:
АйЮ (внутреннее расстройство):Внутри толще.
ЕС (Внешнее недовольство):Более толстый снаружи.
IEU (Внутреннее и внешнее расстройство):Толще с обеих сторон (самая высокая прочность; наиболее распространенный).
Классификация бурильных труб и компонентов колонны
| Тип | Особенности конструкции | Ключевые функции | Стандарты/Оценки | Лучшие приложения |
| Стандартная бурильная труба | Бесшовная стальная труба с относительно тонкими стенками и сварными замками на обоих концах. | Передаёт крутящий момент и мощность сверления; облегчает циркуляцию бурового раствора. | API 5DP:Класс E, X, G, S | Регулярные буровые работы на суше и на море. |

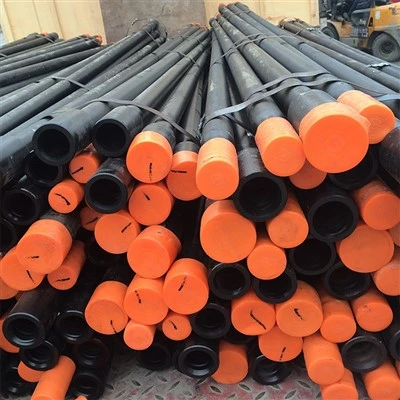

| Тяжелая бурильная труба (HWDP) | Толщина стенки между стандартной трубой и манжетами; имеетцентр расстроен(защитник). | 1. Обеспечивает переход жесткости для предотвращения усталости; 2. Обеспечивает нагрузку на долото (WOB) в наклонно-направленных скважинах. | API 7-1 / Собственные высокопрочные марки | Наклонные скважины, горизонтальные скважины и переходные зоны над КНБК. |
| Утяжеленные бурильные трубы | Чрезвычайно толстостенная, сверхпрочная труба; часто сспиральные канавкиво избежание прилипания дифференциала. | Расположен внизу струны; обеспечивает прямую силу тяжести для веса на долото (WOB); сохраняет стабильность. | API 7-1: Модифицированная сталь 4145H | Компоновка низа бурильной колонны (КНБК), требующая высокой жесткости и веса. |
| Бурильная труба для кислых условий | Контролируемый химический состав со специальной закалкой дляконтролируемая твердость (HRC менее или равна 26). | ПредотвращаетСульфидное растрескивание под напряжением (SSC)в средах с высоким содержанием H2S (кислых). | NACE MR0175/ISO 15156; Высокопрочные марки | Кислые месторождения нефти и газа, содержащие сероводород (H2S). |
| Бурильная труба из алюминиевого сплава | Изготовлен из высокопрочного алюминиевого сплава; весит только40%-50%стальной бурильной трубы. | Значительно снижает нагрузку на крюк буровой установки; снижает сопротивление трения в сверхглубоких скважинах. | Серия 7000 Высокопрочный алюминий | Бурение с увеличенным отходом от вертикали (ERD), глубоководное бурение и агрессивные среды. |
| Немагнитная бурильная труба | Выкованы из аустенитной нержавеющей стали или специальных немагнитных сплавов. | Предотвращает магнитное воздействие на скважинные инструменты исследования (МВД/КПБ) для точных данных. | Немагнитные аустенитные стали (например, сплавы монеля) | Участки инклинометрии и зоны приборной защиты. |
| Сверхвысокопрочная бурильная труба | Разработано за пределами ограничений API и обеспечивает экстремальную нагрузку на растяжение и крутящий момент. | Выдерживает огромный собственный вес сверхдлинных колонн в глубоких скважинах; предотвращает расслоение труб. | V-150, Z-160 (собственные категории, не относящиеся к API) | Ultra-deep wells (>10 000 м) и крупнокалиберное глубокое бурение. |
Каковы преимущества GNEE OCTG?
Прочность и долговечность
Трубы OCTG спроектированы и изготовлены из высококачественных материалов, обеспечивающих высокую прочность и долговечность. Эти трубы могут выдерживать высокое давление и внешние нагрузки, а также суровые условия эксплуатации, такие как высокое давление, экстремальные температуры и агрессивные среды. Прочность и долговечность имеют решающее значение при бурении и добыче нефти и газа.
Коррозионная стойкость
Трубы OCTG часто оснащаются защитными слоями, такими как антикоррозионное или оцинкованное покрытие, для защиты от коррозии. Эти покрытия помогают продлить срок службы труб и сохранить их структурную целостность в агрессивных средах. Хорошая коррозионная стойкость необходима для обеспечения надежности и безопасности трубопроводных систем.
Разнообразная доступность
Трубы OCTG доступны в различных размерах, формах и спецификациях для удовлетворения разнообразных потребностей нефтегазовой отрасли. Эти трубы могут быть изготовлены различного диаметра, толщины стенок и длины в соответствии с требованиями конкретного проекта. Такая разнообразная доступность обеспечивает адаптируемость и гибкость при проектировании и реализации трубопроводных систем.
Простая сварка и соединение
Трубы OCTG обычно имеют приварные концы и могут легко соединяться сварными соединениями. Это облегчает монтаж и соединение труб в трубопроводных системах. Кроме того, усовершенствованные соединения OCTG, такие как соединения премиум-класса или стальные соединения без высадки, могут обеспечить дополнительную прочность и безопасность при тяжелых условиях эксплуатации.
Технологическая поддержка
В трубах OCTG используются передовые технологии тестирования и контроля, обеспечивающие их качество и надежность. Эти трубы проходят различные виды испытаний, включая опрессовку, испытание на твердость, неразрушающий контроль и многое другое. Технологическое обеспечение вселяет уверенность в том, что эти трубы соответствуют стандартам и техническим условиям, необходимым в нефтегазовой отрасли.
Процесс OCTG
Производство стали
Сварные или бесшовные стальные трубы имеют важное значение для производственного процесса OCTG. Сталь изготавливается путем плавления железа и добавления различных легирующих химикатов для изменения ее свойств.
Формирование трубы
Трубы изготавливаются путем создания полой трубки из твердой стали. Производители используют ротационную прошивку или экструзию. Сварные трубы создают путем сварки либо намотанной полосы стали, либо двух изогнутых стальных пластин по длине.
Термическая обработка
Закалка и отпуск — это два типа термической обработки труб, которые используются для улучшения их механических свойств и устранения внутренних напряжений.
Резьба
Трубы OCTG имеют резьбовые соединения, которые упрощают установку и соединение в скважине. Производители используют инструменты для предотвращения утечек.
Завод труб OCTG
Испытательное оборудование OCTG
Сертификат ГНЭЭ
Технология производства труб OCTG компании GNEE достигла среднего мирового технического уровня. Оно было признано десятками проектных компаний и стало звездным предприятием в Азии.
Связаться с нами
Часто задаваемые вопросы
Вопрос: Какие бывают типы OCTG?
Ответ: В промышленности OCTG подразделяют на три основных типа в зависимости от их функции в скважине:Бурильная труба, Корпус, иТюбинг.
Бурильные трубы
Бурильная труба — это прочная бесшовная труба, которая вращает буровое долото и обеспечивает циркуляцию бурового раствора. Это «машинное отделение» бурильной колонны.
Функция:Передаёт крутящий момент от наземной буровой установки на буровое долото и переносит буровой раствор вниз к долоту и обратно по затрубному пространству.
Ключевые особенности:Высокая прочность, позволяющая выдерживать экстремальное натяжение, крутящий момент и внутреннее давление.
Стандарт: API-спецификация 5DP.
Оценки: E-75, X-95, G-105, S-135.
Корпус
Обсадная колонна представляет собой трубу большого диаметра, которая вставляется в недавно пробуренную часть скважины и цементируется на месте. Он образует структурный фиксатор стенок нефтяной и газовой скважины.
Функция:
Предотвращает обрушение ствола скважины.
Защищает пресноводные пески (грунтовые воды) от загрязнения.
Мешает различным образованиям «общаться» друг с другом.
Типы обсадных колонн (по этапам):
Корпус проводника:Первая колонна (предотвращает размыв верхней части скважины).
Поверхностный корпус:Защищает грунтовые воды и поддерживает противовыбросовый превентор.
Промежуточный корпус:Изолирует зоны высокого давления или зоны потери циркуляции.
Производственный корпус:Последняя нитка, посредством которой добывается нефть/газ.
Стандарт: API-спецификация 5CT.
Оценки: J55, K55, N80, L80, P110, Q125.
Тюбинг
НКТ — это труба, по которой нефть или газ транспортируются из ствола скважины на поверхность после завершения бурения.
Функция:Выступает в качестве основного трубопровода для добываемых жидкостей. Он размещается внутри производственного корпуса.
Ключевые особенности:Он спроектирован так, чтобы быть съемным; если НКТ повреждена или подверглась коррозии, ее можно заменить (в отличие от обсадной колонны, которая приклеивается на место).
Стандарт: API-спецификация 5CT.
Соединения:Часто использует соединения «Премиум-соединения» (газонепроницаемые) для скважин с высоким давлением или коррозионно-агрессивными газовыми скважинами.
Вопрос: В чем разница между линейной трубой и Octg?
О: OCTG предназначен длябурение и добыча; Линейная труба предназначена длятранспорт.
OCTG (нефтяные трубные изделия):Использовалвнутри колодца(в скважине).
Эти трубы (бурильные трубы, обсадные трубы и НКТ) используются для бурения скважин и добычи нефти/газа на поверхность.
Стандарт:API 5CT, API 5DP.
Линейная труба:Использовалснаружи колодца(транспорт).
Эти трубы используются для трубопроводов для транспортировки нефти, газа или воды на большие расстояния от устья скважины до нефтеперерабатывающих заводов или резервуаров для хранения.
Стандарт:API 5Л.
Вопрос: Какой размер трубки Octg?
Ответ: Размеры трубок OCTG обычно варьируются отОт 1,050 дюйма до 4-1/2 дюймапо наружному диаметру (НД).
Наиболее распространенные размеры, используемые в этой области:
2-3/8"(60,3 мм)
2-7/8"(73,0 мм)
3-1/2"(88,9 мм)
4-1/2"(114,3 мм)
Вопрос: Как используется труба Octg?
A: Трубы OCTG (нефтяные трубные изделия) используются дляразведка и добычанефти и газа. Их три основных применения:
Бурение (бурильная труба):Используется для вращения бурового долота, передачи мощности на забой скважины и циркуляции бурового раствора.
Структурная поддержка (корпус):Используется для облицовки скважины, чтобы предотвратить обрушение колодца и защитить грунтовые воды от загрязнения.
Производство (НКТ):Используется в качестве «канала» для транспортировки нефти и газа из подземного резервуара на поверхность.
Вопрос: В чем разница между обсадной трубой и трубой?
A: Корпуспредставляет собой постоянную конструкцию, зацементированную в скважину для обеспечения структурной целостности. Обычно он больше в диаметре (до 20 дюймов).
Тюбинг– производственный трубопровод, расположенный внутри обсадной колонны. Он съемный и заменяемый в случае повреждения или коррозии. Размеры трубок обычно варьируются от 1,050 дюйма до 4-1/2 дюйма.
Вопрос: Что такое «Кислый сервис» (SSC) и какие оценки необходимы?
О: «Кислый сервис» относится к средам, содержащимСероводород (H2S), что вызывает сульфидное растрескивание под напряжением (SSC).
Для этих условий используются специализированные марки, такие какL80-1, C90, T95 и C110используются. Эти материалы имеют контролируемую твердость (обычно менее или равную 22-26 HRC) и специальную термическую обработку для обеспечения прочности.
Вопрос: Для чего используется кольцевой объем между обсадной колонной и НКТ?
A: кольцевой объем(пространство между внешним корпусом и внутренней трубкой) выполняет несколько важных функций:
Циркуляция жидкости:Он обеспечивает путь для циркуляции жидкостей (например, бурового раствора или жидкостей глушения) вверх или вниз по скважине во время операций по техническому обслуживанию или контролю скважины.
Искусственный подъем (газлифт):Во многих скважинах газ закачивается в затрубное пространство и поступает в НКТ через клапаны, помогая поднять тяжелую нефть на поверхность.
Химическая инъекция:Он используется для закачки химических ингибиторов (для предотвращения коррозии, накипи или парафина) в производственный поток.
Мониторинг целостности скважин:Контролируя давление в затрубном пространстве, операторы могут обнаружить утечки в НКТ или пакере, обеспечивая структурную безопасность скважины.
Вопрос: Каковы распространенные способы подключения OCTG?
Ответ: Трубы OCTG имеют резьбу на обоих концах для упрощения установки и подключения. Два наиболее распространенных типа соединения труб:
API-соединения. Эти соединения совместимы с API и широко используются в отрасли. Среди них — соединения API Regular, API external-Upset и API Integral-Joint.
Соединения премиум-класса: Соединения премиум-класса обеспечивают улучшенную герметизацию, устойчивость к давлению и усталостную прочность. Эти соединения предназначены для использования в суровых условиях и критически важных приложениях.
Вопрос: Каков процесс проверки труб OCTG?
A: Визуальный и размерный контроль (основы)
Визуальный осмотр поверхности (VSI):Технические специалисты проверяют внешнюю и внутреннюю поверхности на наличие дефектов, таких как нахлесты, швы, струпья, ямки или механические повреждения (вмятины и выбоины).
Проверка размеров:
Внешний диаметр (OD) и толщина стенки (WT):Измеряется с помощью штангенциркуля и ультразвуковых датчиков для обеспечения соответствия допускам API 5CT/5DP.
Измерение длины:Трубы подразделяются на категории 1, 2 и 3.
Проверка прямолинейности:Убедитесь, что тело трубы не изогнуто и не выходит за пределы стандартных пределов (обычно 0,2% от общей длины).
Тестирование на дрифт (внутренний зазор)
Полноразмерный дрифт (FLD):Цилиндрическую оправку («Шпильку») пропускают через все отверстие трубы.
Цель:Это гарантирует четкость внутреннего диаметра (ID) и возможность прохождения скважинных инструментов, насосов или колонн меньшего размера без застревания.
Проверка резьбы и соединений
Визуальный осмотр резьбы:Проверка на истирание, порванную резьбу или коррозию на концах штифта и муфты.
API 5B Измерение:С помощью специализированных манометров измеряют:
Вести:Расстояние между вершинами резьбы.
Конус:Изменение диаметра по резьбе.
Высота/глубина резьбы:Убедитесь, что профиль резьбы правильный.
Проверка подключения премиум-класса:Для газонепроницаемых уплотнений технические специалисты используют специальные процедуры для проверки поверхностей уплотнения «металл-металл» и заплечиков крутящего момента.
Неразрушающий контроль (NDT/EMI)
Неразрушающий контроль — это основа контроля качества OCTG, используемая для обнаружения скрытых дефектов, невидимых глазу.
Электромагнитный контроль (ЭМИ):Использует магнитные поля для обнаружения продольных и поперечных дефектов в теле трубы.
Ультразвуковой контроль (УЗ):Высокочастотные звуковые волны измеряют толщину стенок и обнаруживают внутренние расслоения или трещины.
Магнитопорошковый контроль (MPI):Используется в основном на концах труб («Концевая область») и замковых соединениях для обнаружения поверхностных и околоповерхностных трещин.
Вихретоковое тестирование:Используется для выявления дефектов поверхности и сортировки материалов.
Механические испытания и испытания под давлением
Гидростатические испытания:Каждая труба заполняется водой и находится под давлением до определенного уровня (рассчитанного по формулам API) в течение как минимум 5 секунд. Это доказывает «прочность трубы на разрыв» и обеспечивает герметичность соединения.
Проверка твердости:Специально дляКислый сервисмарки (например, L80, C90, T95). Технические специалисты используют тестеры Роквелла или Бринелля, чтобы убедиться, что сталь не слишком твердая, что может сделать ее подверженной сульфидному растрескиванию под напряжением (H2S-коррозия).
Прослеживаемость и трафарет
Маркировка/трафарет:После прохождения на трубу наносится трафарет с указанием ее размера, марки, веса, стандарта иНомер плавки.
Цветовое кодирование:Различные марки обозначены полосами определенного цвета (например, ярко-красной полосой для N80 или фиолетовой полосой для P110) для облегчения идентификации на буровой площадке.
MTR (отчет об испытаниях материала):Все данные проверки собираются в документ, который обеспечивает полную прослеживаемость от сталелитейного завода до ствола скважины.
