Стальная труба с покрытием
Ваш профессиональный поставщик стальных труб с покрытием
GNEE Pipe предлагает полный спектр решений для внешнего покрытия труб, включая системы однослойного покрытия FBE, двухслойного покрытия FBE, 2PE, 3PE и 3PP. Все покрытия наносятся в соответствии с признанными во всем мире стандартами, такими как DIN 30670, DIN 30671, DIN 30678, CAN/CSA Z245.21, SY/T 4013 и SY/T 0315, обеспечивая надежную защиту от коррозии для требовательных трубопроводов.
Краткое введение в стальные трубы с покрытием
Труба с покрытием — это стальная труба, обработанная защитным покрытием для повышения коррозионной стойкости, долговечности и срока службы. Эти системы покрытий широко применяются в нефте- и газопроводах, металлоконструкциях и различных промышленных трубопроводных системах для защиты поверхности труб от коррозии, химического воздействия и вредного воздействия окружающей среды.
Для нефте- и газопроводов трубы с покрытием обычно подразделяются на две категории в зависимости от расположения и функции покрытия: внутренние покрытия труб, которые защищают внутреннюю поверхность от коррозии и повреждений, связанных с потоком, и внешние покрытия труб, которые обеспечивают защиту от почвенной коррозии, влаги и внешних условий окружающей среды.
спецификация трубы с покрытием
В зависимости от требований проекта стальные трубы с покрытием могут поставляться с различными системами покрытия, в том числеЭпоксидная смола, связанная методом плавления (FBE), 2PE, 3PE, 2LPP, 3LPP, внутреннее эпоксидное покрытие, бетонное утяжеляющее покрытие, икерамическая подкладка. Правильный выбор покрытия зависит от рабочей температуры, среды транспортировки, условий установки и требуемого срока службы.
| Тип покрытия | Слой покрытия | Толщина покрытия |
| 3PE Трехслойный полиэтилен | Внутренний слой: эпоксидная смола (зеленого цвета). | 2,0-4,5 мм |
|
Средний слой L (Белый) |
||
| Внешний слой: полиэтилен (черный) | ||
| 2PE Двухслойный полиэтилен | Внутренний слой: адженсисе. | 2,0-4,5 мм |
| Внешний слой: полиэтилен. | ||
| ФБЕ | Эпоксидная смола | 200-400ум |
| 2FBE Двухслойная эпоксидная смола | Внутренний слой: эпоксидный (Зеленый) | 400-800ум |
| Внешний слой: эпоксидная смола интенсивного цвета (шалфейно-зеленый). | ||
| 3PP Трехслойный полиэтилен | Внутренний слой: эпоксидный (зеленый) | 2,5-3,0 мм |
| Средний слой: клейкий (белый). | ||
| Внешний слой: полипропилен (Белый) | ||
| КХО | Бетонное покрытие | |
| Резиновое покрытие | Резиновое покрытие | |
| Пластиковое покрытие | Пластиковое покрытие |
| Внутреннее покрытие | |
| Жидкое эпоксидное покрытие | АВВАК210-2007 |
| ФБЕ | АВВАК213-2001 |
| Облицовка цементным раствором | БС534-1990, АВВА С205-2001 |
| Битумное покрытие | БС534-1990 |
| Резиновое покрытие | КДЕС РП 0178 |
| Устойчивая к истиранию керамическая подкладка | ДИН 50902, ИСО 21809 |
| Другие специальные материалы | Обычай |
| Тип покрытия | Стандарт покрытия |
|---|---|
| 3ЛПЭ/3ЛПП | DIN30670-1991; CAN/CSA Z245.21-2010; ИСО21809-1-2009; SY/T0413-2002; GB/T23257-2009 |
| 2ЛПЭ/2ЛПП | SY/T0315-2002; GB/T23257-2009; ИСО21809-1-2009 |
| FBE (эпоксидная смола Fusion Bond) | SY/T0315-2005; АВВА C213-2001; CAN/CSA Z245.20-2010; ИСО21809-2-2007; API РП 5Л9-2001 |
| Bitumen Coating (Enamel & Tape hot-applied) | БС534-1990; АВВА C203-2002; АВВА C214-2000 |
| Жидкое эпоксидное покрытие | АВВА C210-2007 |
| Полиуретановое изоляционное покрытие | SY/T0415-1996; CJ/T114-2000; ЭН253-1994 |
| Термоусадочные рукава | ИСО21809-3; ЭН12068; DIN30672; КДЕС СП303 |
| с пластиковым покрытием | АВВА C213; АВВА C203; АВВА C229; DIN30670; DIN EN 10288; ИСО21809-1 |
| Бетон с покрытием | АВВА C205 |
| Устойчивая к истиранию керамическая подкладка | DIN50929; ИСО21809 |
| Другие специальные материалы | Обычай |
Соответствие материалов и мировые стандарты
Все базовые трубы и материалы покрытия поставляются и обрабатываются строго в соответствии с системой управления качеством ISO 9001:
- Марки стали: API 5L, класс B, X42, X46, X52, X56, X60, X65, X70, X80; АСТМ А53; АСТМ А106; EN 10219 (S355J2H).
- Производственные стандарты: API 5L (PSL1/PSL2), ASTM A252, AWWA C200, AS/NZS 1579.
|
Голая труба |
ССАВ |
ЛСАВ |
ВПВ |
СМЛС |
|
Производственный диапазон: |
ОД: 219-3120 мм |
OD:16"-64" |
Внешний диаметр: 1/8"-24" |
Внешний диаметр: 1/8"-36" |
|
Длина: |
· Произвольная длина/фиксированная длина/SRL/DRL |
|||
|
Использование: |
Механические трубки |
|||
|
Тест: |
1. Анализ химических компонентов. 2. Механические свойства (предел прочности на разрыв, предел текучести, удлинение). |
|||
|
Тип покрытия: |
Эпоксидное покрытие с плавлением / эпоксидная смола из каменноугольной смолы / 3PE / 2PE / FBE / 2FBE / 3PP Лаковое покрытие |
|||
Применение по типу покрытия

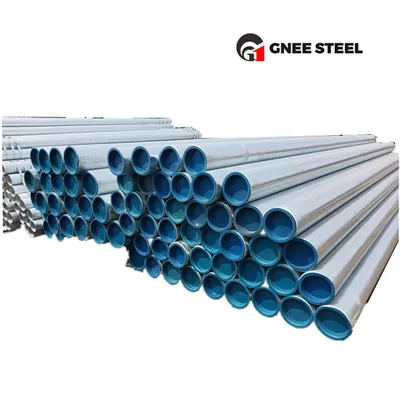

Труба с покрытием FBE (эпоксидная смола, сваренная методом плавления)
Трубы с покрытием FBE широко используются там, где требуется превосходная коррозионная стойкость, сильная адгезия и хорошая защита от истирания. Типичные области применения включают в себя:
Системы противопожарной защиты:Автоматические спринклерные трубопроводы, водопроводы противопожарного водоснабжения и другие трубопроводные системы пожаротушения.
Промышленные трубопроводы:Высокотемпературные технологические трубопроводы, линии транспортировки химикатов и системы сбора нефти и газа.
Водоснабжение и канализация:Внутренние и наружные водопроводы, а также линии электропередачи воды высокого давления.
Другие приложения:Трубопроводы электростанций, трубопроводы морской воды и трубопроводные системы, требующие повышенной износостойкости.
Труба с жидким эпоксидным покрытием
Трубы с жидким эпоксидным покрытием представляют собой экономичное решение для защиты от коррозии трубопроводов общего назначения, особенно там, где необходимы умеренные требования к защите.
Гражданское строительство:Внутренние системы водоснабжения, внутридомовые дренажные трубопроводы и строительные сети-патрубки.
Муниципальные проекты:Подземные водопроводы низкого давления, системы транспортировки сточных вод и трубопроводы общего пользования.
Ремонт и обслуживание трубопроводов:Ремонт покрытия на месте и повторное покрытие поврежденных поверхностей стальных труб.
Экономически чувствительные проекты:Стандартные трубопроводные системы без сильной коррозии и условий эксплуатации.
Труба с покрытием 3PE / 3LPE
Трубы с покрытием 3PE и 3LPE предназначены для длительной эксплуатации под землей и обладают превосходной устойчивостью к коррозии, влаге и механическим повреждениям. Они обычно используются в:
Магистральные подземные трубопроводы:Нефтепроводы, газопроводы и проекты водоснабжения большого диаметра.
Сети муниципального метрополитена:Системы городского водоснабжения, подземные газопроводы и инженерные сети.
Перекрестные проекты:Трубопроводы прокладываются под автомобильными, железными дорогами и другими инфраструктурными переездами.
Удаленные полевые трубопроводы:Трубопроводные системы, работающие в сложных почвенных условиях и суровых внешних условиях.
Труба с бетонным покрытием (CWC)
Трубы с бетонным утяжеляющим покрытием (CWC) в основном используются для морских и подводных работ, где требуется дополнительный вес, стабильность и механическая защита.
Подводные и морские трубопроводы:Морские нефте- и газопроводы, подводные водопроводы и морские транспортные системы.
Переходы через реки и озера:Трубопроводы, требующие контроля плавучести и защиты от воздействия потока воды.
Подводная инфраструктура: Port facilities, dock pipelines, and other submerged pipeline systems.
Глубоко заглубленные трубопроводы:Трубопроводы прокладываются под сильными нагрузками на почву или подвергаются воздействию высокого внешнего давления.
Сравнительная таблица
| Особенность | Труба с эпоксидным покрытием | Труба с покрытием FBE | Труба с покрытием 3LPE (3PE) | Труба с бетонным покрытием |
|---|---|---|---|---|
| Полное имя | Стальная труба с эпоксидным покрытием | Стальная труба с эпоксидным покрытием Fusion Bonded | Стальная труба с трехслойным полиэтиленовым покрытием | Стальная труба с бетонным покрытием |
| Тип покрытия | Органические (жидкая или порошковая эпоксидная смола) | Органический (термореактивный эпоксидный порошок) | Многослойный: эпоксидная смола + клей + полиэтилен. | Минеральное (бетонное) утяжеляющее покрытие |
| Основная функция | Защита от коррозии (от легкой до умеренной) | Защита от коррозии (высокая производительность) | Коррозия + механическая защита | Отрицательная плавучесть + защита от ударов |
| Ударопрочность | От низкого до умеренного | Умеренный | Высокий (толстый внешний слой полиэтилена) | Очень высокая (бетон поглощает удар) |
| Типичное применение | Водопроводы, канализация, внутреннее покрытие спринклерной системы пожаротушения | Подземные трубопроводы, арматура, наружное покрытие для газа/воды | Дальние нефте/газовые трубопроводы, подводные трубопроводы, скалистая местность | Подводные трубопроводы, переправы через реки, водно-болотные угодья |
технологическая линия для стальных труб с покрытием
Надежные производители стальных труб с покрытием проводят строгие проверки покрытия в соответствии с проектными спецификациями и применимыми стандартами.
- Измерение толщины покрытия
- Тест на обнаружение праздников
- Тест на адгезию
- Испытание на ударопрочность
- Тест на катодное отсоединение
- Проверка поверхности
Почему стоит выбрать наши решения для стальных труб с покрытием?
- Несколько систем покрытия для различных условий эксплуатации трубопроводов
- Соответствие международным стандартам покрытия.
- Профессиональная помощь в выборе покрытия
- Толщина покрытия и характеристики по индивидуальному заказу
- Строгий контроль качества перед отправкой
- Решения для нефтегазовой, водной, морской и промышленной промышленности
Наша фабрика
GNEE Pipe является профессиональным универсальным предприятием по поставкам стальной продукции в Китае.
Наш сертификат
Трубы с покрытием GNEE были признаны десятками проектных компаний и стали звездным предприятием в Азии.
Связаться с нами
Часто задаваемые вопросы
В чем разница между стальными трубами с покрытием FBE и 3LPE?
FBE — это однослойное эпоксидное покрытие, предназначенное главным образом для защиты от коррозии и адгезии.. 3LPE сочетает в себе слои FBE, клея и полиэтилена, обеспечивая как устойчивость к коррозии, так и более сильную механическую защиту.
Which coating is better, 3LPE or 3LPP?
3LPE широко используется для традиционных подземных нефте- и газопроводов.. 3LPP обеспечивает лучшую термостойкость и стойкость к истиранию, что делает его пригодным для высокотемпературных трубопроводов и морского применения.
Как долго служат стальные трубы с покрытием?
Срок службы стальных труб с покрытием зависит от типа покрытия, рабочей температуры, состояния почвы или морской воды, качества монтажа и методов технического обслуживания. Правильно выбранные системы покрытия могут обеспечить защиту трубопровода на десятилетия.
Можно ли изготовить стальные трубы с покрытием по индивидуальному заказу?
Да. Стальные трубы с покрытием могут быть изготовлены по индивидуальному заказу в соответствии с размером трубы, маркой стали, типом покрытия, толщиной покрытия, требованиями применения и международными проектными стандартами.
Какие испытания проводятся на стальных трубах с покрытием?
Общие испытания включают проверку толщины покрытия, обнаружение пропусков, испытание на адгезию, испытание на удар и испытание на катодное отслоение.
