В нефтегазовой отрасли,L80иT95марки стали указаны вAPI 5CTза «Кислый сервис». Они специально разработаны для работы в агрессивных средах, содержащих сероводород ( H2S ).
Основное отличие состоит в том, чтоL80 — это стандартный образец для труб/обсадных труб средней-кислородной среды, а T95 — марка высокой-прочности, предназначенная для глубоких скважин и сред с высоким-давлением.
Запросите конкурентоспособное предложение для корпуса L80 и T95 –Сравните цены и сэкономьте на бюджете вашего проекта.
L80 принадлежит к API 5CT «Группа 2» (классы с ограниченным пределом текучести). это наиболее широко используемая «рабочая лошадка» для кислого обслуживания.
Характеристики:Это предотвращаетСульфидное растрескивание под напряжением (SSC)строго ограничивая твердость материала максимум 23 HRC.
Производство:Он должен пройти полную-продолжительностьЗакалка и отпуск (Q&T)термическая обработка.
Варианты:
L80-1:Стандартная углеродистая сталь (наиболее распространенная).
Л80-9Кр/Л80-13Кр:Сплавлен хромом для лунок, содержащих как H2С и СО2коррозия.
Приложение:В основном используется в кислых скважинах мелкой и средней-глубины.
Таблица механических свойств L80
Это основные показатели, которые отличают L80 от других марок, в частности, строгое ограничение твердости.
| Параметр | Технические характеристики (британские - фунтов на квадратный дюйм) | Технические характеристики (метрические - МПа) |
| Предел текучести (минимум) | 80 000 фунтов на квадратный дюйм | 552 МПа |
| Предел текучести (максимум) | 95 000 фунтов на квадратный дюйм | 655 МПа |
| Предел прочности (минимум) | 95 000 фунтов на квадратный дюйм | 655 МПа |
| Твердость по Роквеллу (максимум) | Меньше или равно 23,0 HRC | -- |
| Удлинение | Рассчитано по формуле API 5CT. | -- |
Таблица химического состава L80
L80 делится на три типа. Основное отличие заключается в содержании хрома (Cr), используемого для работы в различных агрессивных средах ( H2S против CO2 ).
| Элемент (%) | L80 Тип 1 (углеродистая сталь) | L80 9Cr (сплав) | L80 13Cr (нержавеющая сталь) |
| Углерод (С) | Меньше или равно 0,43 | Меньше или равно 0,15 | 0.15 - 0.22 |
| Марганец (Mn) | Меньше или равно 1,90 | 0.30 - 0.60 | 0.25 - 1.00 |
| Фосфор (Р) | Меньше или равно 0,030 | Меньше или равно 0,020 | Меньше или равно 0,020 |
| Сера (S) | Меньше или равно 0,030 | Меньше или равно 0,010 | Меньше или равно 0,010 |
| Кремний (Si) | Меньше или равно 0,45 | 0.50 - 1.00 | Меньше или равно 1,00 |
| Никель (Ni) | Меньше или равно 0,25 | Меньше или равно 0,50 | Меньше или равно 0,50 |
| Хром (Cr) | Не указан | 8.00 - 10.00 | 12.00 - 14.00 |
| Молибден (Мо) | Не указан | 0.90 - 1.10 | Не указан |
L80 Требования к производству и испытаниям
| Элемент | Требование |
| Термическая обработка | Должен быть полноформатный-закаленный и закаленный (Q&T) |
| Не-неразрушающий контроль (NDT) | Обязательный ультразвуковой или EMI (электромагнитный контроль) для обеспечения отсутствия трещин, перехлеста или расслоения. |
| Гидростатические испытания | Каждая длина должна быть испытана под давлением в соответствии со стандартами API, обычно в течение минимум 5 секунд. |
| Испытание твердости | Обязательное испытание на твердость, не превышающую 23 HRC, для предотвращения растрескивания, вызванного водородом-(HIC). |
Справочная информация по типичным размерам
Размеры трубок: 2-3/8", 2-7/8", 3-1/2", 4-1/2"
Размеры корпуса: 4-1/2", 5-1/2", 7", 9-5/8", 13-3/8"
Введение в обсадные трубы и насосно-компрессорные трубы T95
T95принадлежит к API 5CT «Группа 3» (High Strength Sour Service Grades). Это высоко-сильный сорт с ограниченной-урожайностью.
Характеристики:Он обеспечивает более высокую прочность, чем L80 (95 тысяч фунтов на квадратный дюйм по сравнению с . 80 тысячами фунтов на квадратный дюйм), сохраняя при этом превосходную надежность эксплуатации. Хотя его предел твердости немного выше (25,5 HRC), требования к чистоте материала (пределы P и S) и микроструктуре (размеру зерна) гораздо более строгие, чем у L80.
Производство:Требует специализированного проектирования сплавов и прецизионных процессов Q&T. API требует, чтобы T95 прошел определенныеЛабораторные испытания SSC (сульфидное растрескивание под напряжением).
Приложение:Используется вглубокие, сверх-кислые скважины и скважины высокого- давления. T95 является необходимым выбором, когда прочность L80 недостаточна, чтобы выдержать вес колонны или выдержать экстремальное пластовое давление.
Таблица механических свойств T95
Основные характеристики T95 заключаются в балансе между его высокой прочностью 95 тысяч фунтов на квадратный дюйм и контролируемой твердостью, что гарантирует отсутствие растрескивания, вызванного водородом-(HIC) при экстремальном давлении.
| Параметр | Технические характеристики (британские - фунтов на квадратный дюйм) | Технические характеристики (метрические - МПа) |
| Предел текучести (минимум) | 95 000 фунтов на квадратный дюйм | 655 МПа |
| Предел текучести (максимум) | 110 000 фунтов на квадратный дюйм | 758 МПа |
| Предел прочности (минимум) | 105 000 фунтов на квадратный дюйм | 724 МПа |
| Твердость по Роквеллу (максимум) | Меньше или равно 25,5 HRC | -- |
| Изменение твердости | Максимальное отклонение поперек стены Меньше или равно 3,0 HRC | -- |
Таблица химического состава T95
Требования API 5CT к химическому составу T95 намного более строгие, чем к L80, особенно в отношении фосфора (P) и серы (S) для обеспечения чистоты материала.
| Элемент | Пределы API 5CT (%) | Примечания |
| Углерод (С) | Не указан | Производители обычно ограничивают 0,25 % - 0.35 %. |
| Марганец (Mn) | 0.30 - 1.20 | Используется для увеличения силы. |
| Фосфор (Р) | Меньше или равно 0,020 | Строго ограничено для повышения прочности. |
| Сера (S) | Меньше или равно 0,010 | Чрезвычайно низкий для предотвращения сульфидных включений |
| Кремний (Si) | Меньше или равно 0,45 | Используется в качестве раскислителя. |
| Никель (Ni) | Меньше или равно 0,25 | Ограничено для предотвращения растрескивания,-индуцированного водородом. |
| Кр и Мо | Не указан | Обычно добавляется для улучшения прокаливаемости и устойчивости к SSC. |
T95 Требования к критическому производству и испытаниям SSC
Именно эти требования отличают T95 от стандартных марок. Каждая партия плавки должна пройти лабораторную сертификацию.
| Элемент | Технические требования |
| Термическая обработка | Полнометражный-закаленный и отпускной фильм (Q&T) |
| Размер зерна | Должно быть мелкозернистым-, с размером зерна5 или выше. |
| SSC-тестирование | Обязательный. Должен пройти испытание на растрескивание под напряжением в соответствии с NACE TM0177, чтобы доказать целостность в кислых средах. |
| Не-неразрушающий контроль (NDT) | Полная-ультразвуковая проверка или проверка электромагнитных помех являются обязательными, при этом стандарты проверки более высокие, чем у обычных классов. |
T95 Визуальная идентификация и упаковка
| Элемент | Описание |
| Цветовой код API | Один серебряный ремешок + один черный ремешок |
| Трафарет | Должно быть указано: API 5CT, класс (T95), тип 1, размер, толщина стенки, дата и номер испытательной партии SSC. |
| Протекторы резьбы | Обычно оснащаются прочными-закрытыми-стальными-композитными пластиковыми протекторами для защиты прецизионной резьбы. |
Сравнительная таблица: L80 и T95
| Особенность | L80 Трубопровод/Обсадная труба | T95 Трубопровод/Обсадная труба |
| Группа API | Группа 2 (Ограниченная доходность) | Группа 3 (Кислота высокой крепости) |
| Предел текучести (мин) | 80 000 фунтов на квадратный дюйм | 95 000 фунтов на квадратный дюйм |
| Предел текучести (макс.) | 95 000 фунтов на квадратный дюйм | 110 000 фунтов на квадратный дюйм |
| Предел прочности (мин) | 95 000 фунтов на квадратный дюйм | 105 000 фунтов на квадратный дюйм |
| Максимальная твердость | 23 ПЧК | 25 HRС |
| Термическая обработка | Закалка и отпуск (Q&T) | Закалка и отпуск (Q&T) |
| Среда | Стандартное кислое обслуживание ( H2S ) | Критическая кислая среда (высокое давление) |
| Строгость тестирования | Стандартные элементы управления API | Расширенный (испытание SSC, размер зерна) |
| Цветовой код | Одна красная полоса | Один серебряный ремешок и один черный ремешок |
Матрица выбора L80 и T95
| Критерии выбора | L80 (Стандартный кислый сервис) | T95 (высокопрочный-кислый сервис) | Логика принятия решения о выборе |
| Коррозионная среда (H2S ) | Умеренно кислый сервис. Соответствует NACE MR0175. | Критическое/серьезное кислое обслуживание. Обеспечивает более надежную устойчивость к H2S. | Если Ч2Если парциальное давление высокое или сложная окружающая среда, T95 обеспечивает более высокий запас прочности. |
| Глубина скважины (растягивающая нагрузка) | Мелкие и средние скважины(обычно < 4000 м). | Глубокие и ультраглубокие-скважины(обычно > 4500 м). | Глубокие струны тяжелые; L80 может не обладать достаточной прочностью на разрыв, чтобы выдержать собственный вес, поэтому требуется T95. |
| Пластовое давление (обрушение/разрыв) | Скважины среднего давления. | Высокое/экстремальное давление (HPHT). | T95 имеет более высокий предел текучести, обеспечивая значительно более высокую устойчивость к разрушению и разрыву по сравнению с L80. |
| Строгость тестирования | Стандартный уровень API. Производительность в первую очередь гарантируется контролем твердости (менее или равной 23HRC). | Чрезвычайно строгий. Требуется обязательноЛабораторные испытания ССКи проверка размера зерна для каждой плавки. | Для скважин с высоким-приоритетом или высокой-дебитами с повышенными требованиями к безопасности отдавайте предпочтение T95. |
| Влияние температуры | Стабильная производительность в стандартных диапазонах. | Повышенная стабильность механических свойств в средах с высоким-давлением и высокой-температурой (HPHT). | Выбирайте T95 для высоких-глубоких скважин. |
| Стоимость закупок | Экономичный. Самый экономичный-эффективный выбор для некачественного обслуживания. | Дорогой. Из-за стоимости сплава, прецизионной термообработки и обязательных испытаний цена намного выше, чем у L80. | Если L80 соответствует требованиям прочности, выбирайте его, чтобы сэкономить бюджет проекта. |

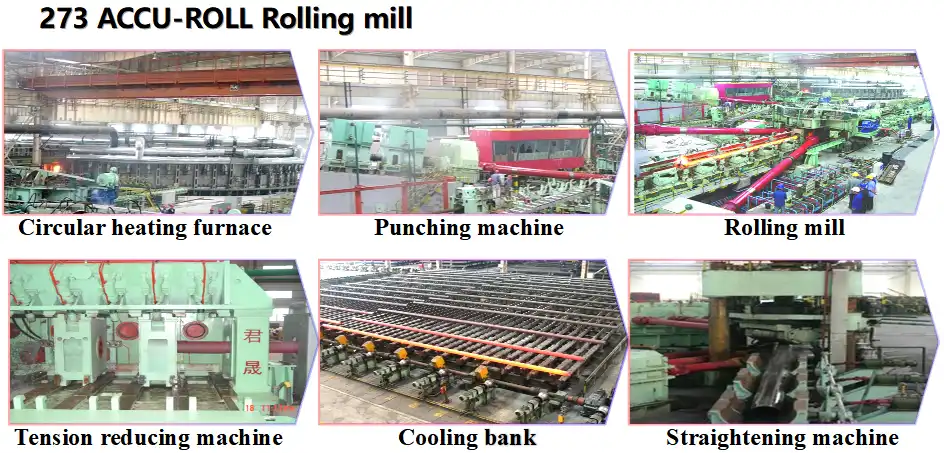

Завод API 5CT OCTG
Оборудование для испытания труб обсадных труб API 5CT
Часто задаваемые вопросы
Что такое трубка L80?
Трубка L80 — это стальные трубы средней---высокой прочности, используемые в нефтяных и газовых скважинах, регулируемыеAPI 5CTспецификация.
Сила:Минимальный предел текучести80 000 фунтов на квадратный дюйм(80 тысяч фунтов на квадратный дюйм).
Среда обслуживания:Специально разработан дляКислый сервис(устойчив к сероводороду, H2S ).
Предел твердости:Строго ограничен максимум23 ПЧКдля предотвращения хрупкого растрескивания (сульфидное растрескивание под напряжением).
Термическая обработка:Должно бытьЗакалка и отпуск (Q&T)для однородной микроструктуры.
Цветовой код:Идентифицированоодна красная полоса.
Какой материал эквивалентен L80?
L80 не имеет единого универсального аналога, но при правильной обработке функционально эквивалентен следующим материалам:
Ближайшее химическое совпадение: АИСИ 4130или4140легированные стали.
Критическое требование: Эти материалы должны бытьдостичь предела текучести 80 фунтов на квадратный дюйм, сохраняя при этом твердость строго ниже23 ПЧК.
Собственные оценки: эквиваленты «Super Sour» от крупных заводов, таких как Tenaris.80ССили ВаллурекВМ80СС.
