В мире буренияУтяжеленные бурильные трубыиТяжелая бурильная труба (HWDP) Оба являются тяжелыми компонентами, используемыми в нижней части бурильной колонны, но они служат разным инженерным целям.
Нужен вес без жесткости?Ознакомьтесь с нашим ассортиментом высокопрочных-спиральных HWDP.
Что такое удлинитель?
A Воротник буровой установкиЭто самая тяжелая и жесткая часть бурильной колонны. Это тяжелый стальной цилиндр с толстыми-стенками, расположенный в самом низу узла, непосредственно над долотом.
Основная функция:Чтобы обеспечитьВес на долото (WOB). Его огромный вес использует силу тяжести, чтобы вдавить сверло в породу. Это также удерживает остальную часть бурильной колонны внапряжениево избежание коробления более тонкой бурильной трубы.
Дизайн:Обычно это цельный кусок легированной стали с небольшим отверстием в центре. Он имеет одинаковый внешний диаметр (НД) от начала до конца.
Типы:Слик (гладкая поверхность) или спиральный (с канавками для предотвращения «дифференциального прихвата» в стволе скважины).
Что такое тяжеловесная бурильная труба (HWDP)?
HWDPявляется переходным инструментом. Это толстостенная-труба, которая находится между гибкой бурильной трубой и жесткими утяжеленными бурильными трубами.
Основная функция:Действовать какбуферная/переходная зона. Он предотвращает защелкивание гибкой бурильной трубы в месте соединения с жесткой утяжеленной бурильной трубой. Внаклонно-направленное или горизонтальное бурение, HWDP часто используется вместо воротников для придания веса, поскольку он достаточно гибок, чтобы проходить повороты.
Дизайн:Выглядит как стандартная бурильная труба, но с гораздо более толстыми стенками. Его наиболее отличительной особенностью являетсяЦентральная износная накладка(приподнятая «выпуклость» в середине трубы), которая защищает тело трубы от истирания и придает жесткость.
Типы:Цельный (цельный) или сварной.
Различия: УБТ и HWDP
| Особенность | Воротник буровой установки | Тяжелая бурильная труба (HWDP) |
| Позиция | Самый низ струны. | Между бурильной трубой и муфтами. |
| Масса | Самый тяжелый(Макс WOB). | Средний (Умеренный WOB). |
| Гибкость | Жесткий/жесткий(без изгиба). | Гибкий(Может выдерживать некоторый изгиб). |
| Визуальная особенность | Однородный цилиндр (гладкий или спиральный). | ИмеетЦентральная износная накладка(Поднятая середина). |
| Связь | Цельная резьба (тот же внешний вид, что и у корпуса). | Длинные замки (как стандартная труба). |
| Риск прилипания | Высокий (Высокая площадь контакта). | Низкий (центральная накладка уменьшает контакт). |
| Тип первичной скважины | Вертикальные колодцы. | Направленные и горизонтальные скважины. |
| Роль стресса | Обеспечивает направленную вниз силу. | Снижает усталость в переходной зоне. |

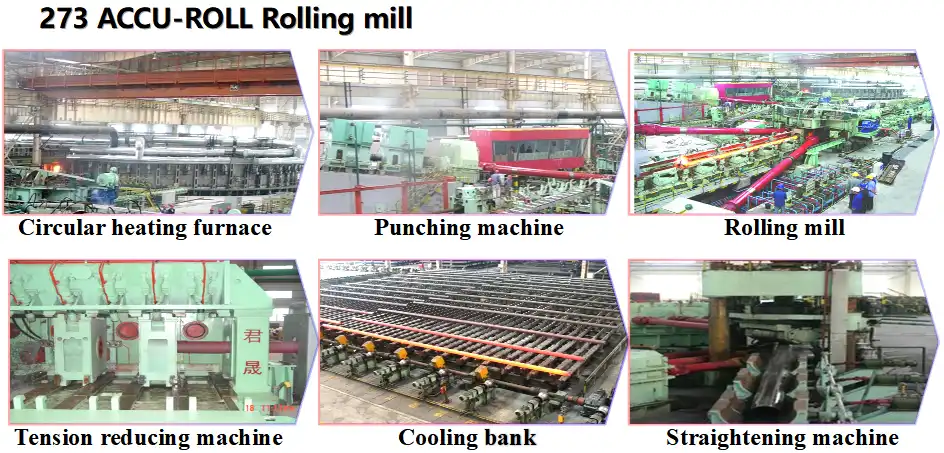

Трубный завод API 5DP

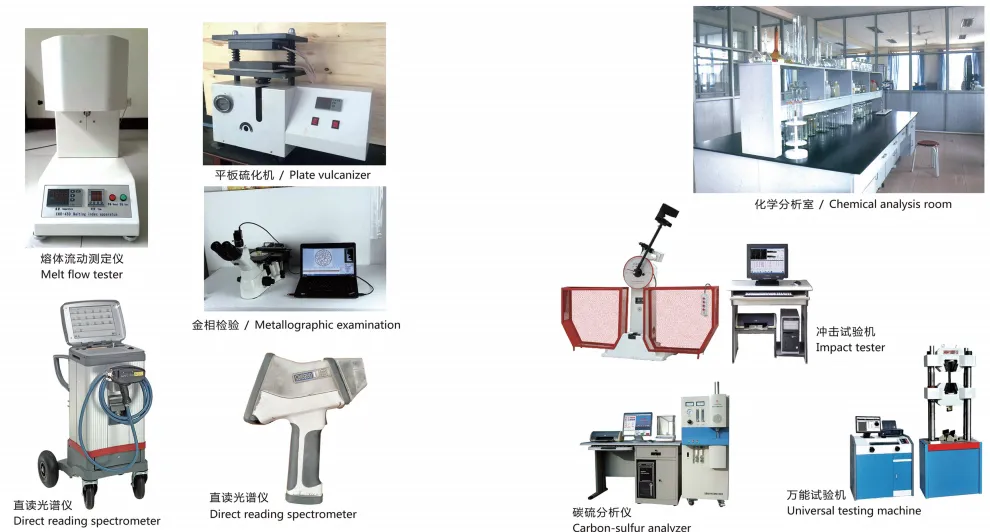

Оборудование для испытания труб API 5DP
Сертификат трубы API 5DP
Часто задаваемые вопросы
Насколько тяжелы утяжеленные бурильные трубы?
Удельный вес утяжеленных бурильных труб обычно составляет от 150 до 360 кг/м в зависимости от их наружного диаметра, толщины стенки и материала. По общепринятым данным, стандартные утяжеленные бурильные трубы весят примерно 150–180 кг/м на метр, тогда как утяжеленные бурильные трубы большего-размера или высокой-плотности (например, изготовленные из легированной стали 4330V) могут достигать 300–360 кг/м.
Каково назначение тяжелых бурильных труб?
Основная функция тяжелых-бурильных труб (HWDP) — смягчение резких-изменений поперечного сечения бурильной колонны между утяжеленными бурильными трубами и стандартными бурильными трубами, тем самым снижая концентрацию напряжений и предотвращая усталостное повреждение бурильной трубы. Установленный между бурильной трубой и УБТ в качестве переходного участка, он эффективно распределяет изгибающие напряжения и продлевает срок службы бурильной компоновки. Кроме того, ее удельный вес занимает промежуточное положение между бурильной трубой и утяжеленными бурильными трубами, что позволяет частично заменить утяжеленные бурильные трубы, снизить нагрузки на крюк, а в наклонно-направленных скважинах снизить крутящий момент и сопротивление, тем самым улучшая управление траекторией ствола скважины.
